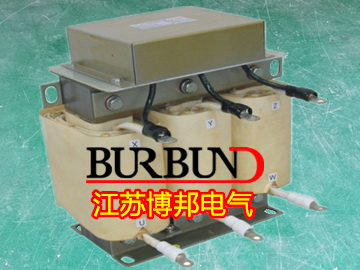

正弦濾波器（BASF）

產品簡述 (Product Profile)
      正弦濾波器的作用是將變頻器輸出的SPWM調制波濾成近似正弦的 電壓波形，正弦波濾波器由高頻出線電抗器，RC回路，共模電抗器組成。在電機電壓為50HZ時，使用正弦波濾波器其畸變系數約為5%（部分品牌的變頻器應用后，畸變率會大于此數據）。
1．將變頻器輸出的PWM濾波成正弦波
2．降低電機的渦流損耗以及電機噪聲
3．減少輸出電纜上和電機中的脈沖電流，延長電機壽命
4．可在變頻器與電機間使用更長的電纜聯線
5．減小對外的輻射，在一定場合可以使用非屏蔽電纜，降低了對現場布線的要求

產品特點 (Product Features)
1．額定工作電壓：380v (690v：1140v)
2．耐壓測試：3000VAC 60/S（電容解除）
3．基波頻率：0  50Hz  (400Hz)
4．載波頻率：4KHz  6KHz  (2  16KHz)
5．絕緣等級：H；       電流：3     2000A
6. 海拔高度：<1000米；  環境溫度：-25℃  40℃
備 注：括號內的數據為可以按要求達到的參數，但需要在訂購前說明

產品應用（Product Application）

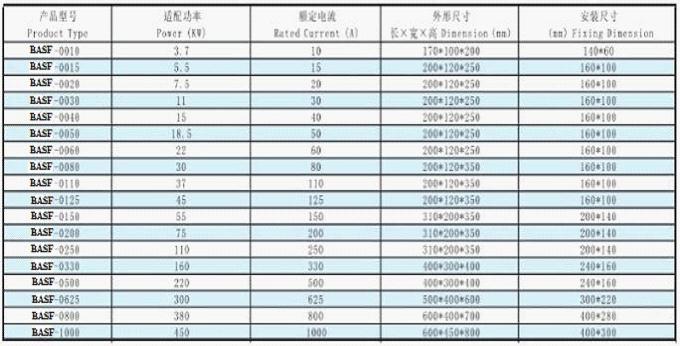

產品規格 (Product Specification)

☆以上數據僅供參考，如有變更，恕不另行通知，我司擁有最終解釋權！
