電抗器廠家為您揭秘零序電抗器(零相電抗器)作用 一、什么是零序電抗器(零相電抗器)？
首先，先來講一下什么是零序電抗？零序電抗，是一個電學詞匯，是零序參數(阻抗)與網絡結構，是和變壓器的接線方式及中性點接地方式有關，對于輸電線路,零序電抗與平行線路的回路數,有無架空地線及地線的導電性能等因素有關。

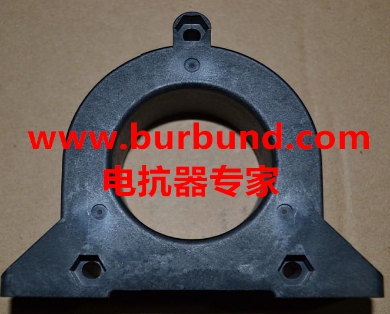

明白了什么是零序電抗，那么就來詳細談?wù)勈裁唇辛阈螂娍蛊鳎阈螂娍蛊饕步辛阆嚯娍蛊鳎愃朴谙【�圈， 其實就是個磁環，有時也叫無線電干擾抑制零相電抗器，因此在特定環境中可用特種濾波器進行替代，詳情請咨詢常州博邦電氣。在變壓器繼電保護技術里，稱為零序電流互感器(其作用是使電流實現方向保護，真正實現選擇性漏電保護)，在剩余電流保護斷路器中稱為剩余電流互感器，其實質都是電流互感器。
二、零序電抗器(零相電抗器)的作用
在一般的三相系統中，以三為倍數的高次諧波為零序分量。由于網絡中有三角形接線的變壓器繞組，使零序分量短路環流，一般線路中沒有零序分量。而實際上，Y-△接法變壓器的電抗不相等，導致三相電壓不等，系統中存在三次諧波。系統中為了提高功率因數而投入的電容器組，會放大諧波，而再串入一定容量的電抗器，可以抑制電容器使諧波放大，還可以起到限制電容器組合閘涌流的作用。
通常情況下，將零序電抗器(零相電抗器)直接套在三相的入側或是出側。接在中線上，是為了限制中性點不接地系統發生單相接地時的容性接地電流，使電流實現方向保護，真正實現選擇性漏電保護，有效抑制外界的干擾。如果不安裝，有變頻器的話，可以監測到相電流有較大的不平衡。
三、為什么要在漏電保護器里增加零序電抗器？
這是為了檢測火線與零線的電流的相量和是否為零，當不為零時，說明有漏電，互感器線圈兩端就會產生感應電壓，此電壓就是驅動漏電脫扣繼電器的控制信號。檢漏繼電器應用附加直流電源檢測原理具有3項必備功能：1.監視電網對地絕緣水平；2.一旦漏電，迅速跳閘；3.加設零序電抗器（類似消弧線圈）補償?shù)蛪弘娋W(wǎng)對地電容性電流等。
低壓選漏保護裝置基本上都是采用零序功率方向原理或零序電流相位比較原理構成的。由于井下低壓電源進線處普遍安裝的直流檢測型總檢漏繼電器兼作選漏的縱向后備保護及三相分散性漏電保護中都含有零序電抗器。這種手動調節的零序電抗器會因電網運行方式的變化或因故切除部分供電線路而出現全補償、過補償狀態，而在處于全補償、過補償狀態下，基于上述工作原理的低壓選漏裝置就進入( 死區)失去選漏保護功能。
因此，上述低壓選漏保護裝置在實際應用中要么存在(死區)，要么必須廢除總檢漏繼電器中的零序電抗器補償電網對地電容電流的功能。這顯然是不符合礦井低壓檢漏繼電器行業標準規定和井下三大保護整定細則要求。實際上由于總檢漏繼電器的滯后動作時間至少在250ms以上，不借助零序電抗器補償電容性電流就難以達到30ms的要求!更無法滿足“極限安全電流”的要求。
四、零序電抗器與哪些因素有關
零序參數(阻抗)與網絡結構,特別是和變壓器的接線方式及中性點接地方式有關。一般情況下,零序參數(阻抗)及零序網絡結構與正、負序網絡不一樣。對于變壓器,零序電抗則與其結構(三個單相變壓器組還是三柱變壓器)、繞組的連接(△或Y)和接地與否等有關。
當三相變壓器的一側接成三角形或中性點不接地的星形時,從這一側來看,變壓器的零序電抗總是無窮大的。因為不管另一側的接法如何,在這一側加以零序電壓時,總不能把零序電流送入變壓器。所以只有當變壓器的繞組接成星形,并且中性點接地時,從這星形側來看變壓器,零序電抗才是有限的(雖然有時還是很大的)。
對于輸電線路,零序電抗與平行線路的回路數,有無架空地線及地線的導電性能等因素有關。零序電流在三相線路中是同相的,互感很大,因而零序電抗要比正序電抗大,而且零序電流將通過地及架空地線返回,架空地線對三相導線起屏蔽作用,使零序磁鏈減少,即使零序電抗減小。平行架設的兩回三相架空輸電線路中通過方向相同的零序電流時,不僅第一回路的任意兩相對第三相的互感產生助磁作用,而且第二回路的所有三相對第一回路的第三相的互感也產生助磁作用,反過來也一樣.這就使這種線路的零序阻抗進一步增大。
五、三相零序電抗器與三相平衡電抗器的區別與聯系
三相零序電抗器(零序電流互感器)的作用是使電流實現方向保護，真正實現選擇性漏電保護，三相電抗器的作用是能在電路中起到阻抗的作用的。零序電流是三相電流不平衡所產生的，如漏電、三相電壓不平衡時所產生。選擇性漏電是通過電流的方向?qū)崿F(xiàn)的，在總開關時，電流是從電源到負荷端流入進行檢測，在分開關時，電流是從負荷端到電源端流入進行檢測，零序電流互感器一般都用在檢測零序電流從負荷端流入時實現選擇性漏電的。
六、零序電抗器(零相電抗器)常用型號規格：
ACL-74B/ACL-40B無線電干擾抑制零相電抗器 富士電抗器
ACL-10A CB3-10R-1C（5米） DTRE-1024PWFJ-2
ACL-40B 無線電干擾抑制零相電抗器 CB3-10R-2C（10米） EFL0.75G11-4
ACL-74B 無線電干擾抑制零相電抗器 CB3-10R-2S（2米） EFL15G11-4
ACR4-0.75A進線電抗器DB0.75-4C EFL22G11-4 ACR4-1.5A進線電抗器DB110-4C EFL4.0G11-4
ACR4-110 進線電抗器 DB11-4C EFL7.5G11-4 ACR4-11A 進線電抗器 DB132-4C FSL-323
ACR4-132 進線電抗器 DB15-4C LHC-023-1024 ACR4-15A 進線電抗器 DB160-4C MAG9-22
ACR4-18.5A 進線電抗器 DB2.2-4C MAG9-3.7 ACR4-2.2A 進線電抗器 DB200-4C MAG9-7.5
ACR4-220 進線電抗器 DB220-4C OFL-0.4-4A ACR4-22A 進線電抗器 DB30-4C OFL-1.5-4A
ACR4-280 進線電抗器 DB37-4C OFL-110-4A ACR4-3.7A 進線電抗器 DB45-4C OFL-132-4A
ACR4-37 進線電抗器 DB5.5-4C OFL-15-4A ACR4-5.5A 進線電抗器 DB55-4C OFL-160-4A
ACR4-55 進線電抗器 DB7.5-4C OFL-200-4A ACR4-7.5A 進線電抗器 DB75-4C OFL-220-4A
ACR-220 進線電抗器 DB220-4C OFL-22-4A ACR4-75A 進線電抗器 DCR4-0.4 OFL-3.7-4A |
