探究冰城地鐵的“制動電阻”高科技 導 讀：哈爾濱地鐵列車由電動機驅動，車上配有制動電阻。當剎車時，不再提供驅動力的電動機便成了發電機。當兩列地鐵列車距離較近時，制動產生的電能，通過接觸網傳給后車，作為驅動電能。當兩列列車距離稍遠時，多余的電能將傳遞給制動電阻，制動電阻發熱成為一個移動的暖氣，通過通風系統將熱量傳遞至車站。再加上車站門口處加裝熱風幕等隔絕室外冷空氣，保證車站內溫度。

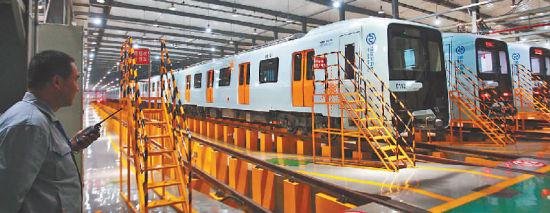

維修車間一瞥
2008年，哈爾濱開始修建地鐵的時候發生了兩件大事，一是全國鐵路換鐵軌，二是北京地鐵一號線換新車。于是，有人提出——把人家換下來的設備買來，既省錢又省時間。一座城市修建地鐵，不是自己家買輛車，不能先買個舊的“練手”，17列列車，每列車最大載客量1800人，最高時速80公里/小時，最短發車間隔2分鐘，只要一個環節出了問題，3萬多條人命就有危險。地鐵包含了13大系統，涉及到六七十門學科。是由鋼鐵、橡膠、復合材料、硅芯片這些無機物架構起來的一個有機的“活系統”，賦予這些無機物“生命”的，就是科技。
地鐵控制中心只需7個人操控。遠程控車，一秒也不差
人們關于鐵路調度員的想象，恐怕仍然停留在這樣一幅畫面上——身披深藍色棉大衣、滿臉胡碴的大老爺們兒站在調度室里，面前的黑板上用粉筆寫著每列車的到站時間，抄起電話撥通號碼，粗著嗓子喊“5點40分到雞西的車怎么還沒到”。
在地鐵控制中心這間“調度室”里，只有7名工作人員，年齡最大的是38歲的總調度，3個行車調度、1個維修指揮、1個電力指揮、1個防災和環境指揮全是“80后”。他們面前的黑板變成了長15米，高2.5米的超大LED屏幕，上面是只有他們能看懂的紅、藍、綠色曲線，包含的信息當然也不僅限于到站時間，列車即時速度、加速度、所處位置、道岔情況、電力情況、隧道是否有異常等信息一目了然。
他們永遠不用抄起電話質問車站哪輛車在哪，因?yàn)樗嘘P(guān)于列車的行車指令全部來自這里，他們可以遠程控制車速和車間距離。
17.48公里的隧道和18座車站里的所有狀況，也都在他們的監控之下。30多平方米的大LED由33塊67吋的“小”屏幕組成，屏幕上可以顯示全線所有車輛運營信息，各車站監控畫面，以及列車內部駕駛室、車廂監控畫面。“只有我們不想看的，沒有我們看不到的。”哈爾濱地鐵集團運營分公司客運中心副主任遲勝超說。
如果調度們想要與車站溝通，他們只需直接撥通面前的電話上代表相應車站的按鍵，一旦出現問題，撥號省下的那三五秒鐘，可能就會避免一場災難的發生。
地鐵司機是保障安全的最后一道關。沒有司機地鐵也能跑
只有個“腦袋”肯定玩不轉，還要有其他系統配合。哈爾濱地鐵有13大系統，分別是車輛、信號、通信、軌道、設備監控、供電、環控、火災自動報警、自動售檢票、安全門、電扶梯、給排水與消防、車輛基地和停車場。其中最關鍵的，當屬信號系統。
信號系統就像是人身體里的神經，地鐵控制中心這個“大腦”要靠它才能讓整個系統精密運轉。當列車運營時，控制中心可以通過信號系統控制車速，一列車變速，后面的車也會跟著變，以保證全線17列列車保持在一個固定的車距上，以免追尾。目前世界上最先進的信號技術在法國、德國和日本，哈爾濱地鐵的“神經”便采用了日本技術。
信號系統還有一個非常重要的功能——自動發出停車指令。如遇緊急情況，信號系統將自動發出停車指令，控制兩車距離在40米以上。理論上，通過這套信號系統是可以實現無人駕駛的，但是信號系統遇到緊急情況時，仍有十萬分之四的幾率會發送繼續行車指令，所以哈爾濱地鐵仍有司機“把關”。
信號系統最大的壓力來自于發車間隔，地鐵運營初期，計劃行車間隔為10分鐘，通過客流培育及運營磨合，發車間隔將縮短，最終達到2分鐘。地鐵試運營前，信號系統還將接受第三方認證，以嚴謹聞名的德國專家將對整套系統進行檢查，他們只認工程質量。
聰明地鐵，定期能自檢：地鐵運營，13大系統必須緊密聯系，任何一個看似不起眼的系統出問題，都可能造成極其嚴重的后果。
為了防患于未然，哈爾濱地鐵設計時，便具有完善的“體檢”和“診斷”功能。全線18個車站，全部安裝了微機監測系統。所有設備都會定期進行自檢，然后將設備狀態信息傳至設備維修中心。維修中心對全線設備故障和報警信息進行統一“診斷”和處理。
上萬個設備同時運轉，就算“體檢”和“診斷”功能相當完善，可萬一哪個設備出現問題怎么辦？沒關系，還有備用。地鐵建設，每公里費用要6億多人民幣。核心設備都備有兩套，也是建造費用高的原因之一。備用系統可以在瞬間啟動工作，維持地鐵運轉。
享受“特護”待遇的，除了信號系統，還有供電系統。哈爾濱地鐵1號線，共有兩個主變電所，分區段供電，為地鐵運營提供動力。每一個主變電所都具備向全線供電能力，可以相互作為替補。同時，每一個主變電所還設有另外一套供電系統，這就等于在電力供應方面，有了四道保障。
另外一個重要的系統，便是通訊系統。地下幾十米深的隧道里，上萬件設備的運行情況瞬息萬變，列車與車站、列車與列車之間都必須保持良好的溝通。通訊系統分為地鐵自身信號通訊系統、調度通訊系統、手機通訊系統、安防通訊系統，幾套通訊系統間互不干擾。同時還有一套直流電源專門為通訊系統服務，確保地下工作人員可實時聯系。
安全門將乘客與危險的鐵軌分開。無縫焊接技術保證鐵軌平整光滑。通風系統，自己“調體溫”地鐵和人一樣，也能自己調節體溫。車站內沒有空調設備，溫度的調節，全靠通風系統。這套系統，在全國是獨一無二的，不耗費能源也能讓車站內冬暖夏涼。
高寒地區冬季取暖，是地鐵的一個重要課題。去年冬天，哈爾濱經歷了一場嚴寒。在太平橋車輛基地入口，距離隧道700米處位置，水已凍冰，雖然隧道內的溫度能高幾度，但仍不會讓人感到暖和。不過，待通車后，這種情況將發生改變，因?yàn)楣枮I的地鐵會自己發電供暖。
哈爾濱地鐵列車由電動機驅動，車上配有制動電阻。當剎車時，不再提供驅動力的電動機便成了發電機。當兩列地鐵列車距離較近時，制動產生的電能，通過接觸網傳給后車，作為驅動電能。當兩列列車距離稍遠時，多余的電能將傳遞給制動電阻，制動電阻發熱成為一個移動的暖氣，通過通風系統將熱量傳遞至車站。再加上車站門口處加裝熱風幕等隔絕室外冷空氣，保證車站內溫度。
此外，地鐵隧道除既有“7381”隧道內部為平底外，新建隧道底部建設為不超過30%。的坡度，列車駛出車站時為下坡，幫助車輛加速；列車進站時為上坡，幫助車輛減速。有了這些節能坡，可以節省30%電能。而乘客根本感覺不到這些坡路，所以乘坐感覺很平穩。 |
